Digitaler Zwilling einer Abfüllanlage

Projektleitung:

• Roman Lindemann, Elektrotechnik (B.Sc.)

Projektteam:

• Mathes Escher, Elektrotechnik, M.Sc.
• Julian Flake, Elektrotechnik, B.Sc.
• Eike Gloistein, Mechatronik, B.Sc.
• Simon Greiwe, Elektrotechnik, M.Sc.
• Dennis Hehemann, Elektrotechnik, B.Sc.
• Lennart Henne, Elektrotechnik, M.Sc.
• Nico Niemeyer, Elektrotechnik, M.Sc.
• Marcel Rathjen Elektrotechnik, M.Sc.
• Rene Schwitte, Elektrotechnik, B.Sc.
• Robin Teepe, Elektrotechnik, B.Sc.

Modul: Elektrotechnik-Projekt

Betreuer: Prof. Dr. Siegmar Lampe

Die Software zur Automatisierung von Maschinen und Anlagen wird immer komplexer. Ein systematischer Test der Software ist aber nur mit einer Virtuellen Inbetriebnahme möglich, wobei ein digitales Abbild der zu automatisierenden Maschinen oder Anlage für den systematischen Test herangezogen wird. Die Erstellung eines digitalen Zwillings für die Virtuelle Inbetriebnahme ist zurzeit aber noch sehr aufwendig. Erschwerend kommt noch hinzu, dass es keine universell einsetzbare Schnittstelle zwischen den an der Entwicklung einer Maschine oder Anlage beteiligten Entwicklungstools gibt.

Aus diesen Gründen wird in diesem Projekt als zentraler Datencontainer AutomationML eingesetzt. Das Projektteam hat verschiedenste Konverter zwischen Entwicklungstools und dem AutomationML-Datencontainer entwickelt und zudem die Möglichkeit aufgezeigt, auf „Knopfdruck“ aus dem Datencontainer heraus einen für die Virtuelle Inbetriebnahme geeigneten digitalen Zwilling automatisiert aufbauen zu lassen.

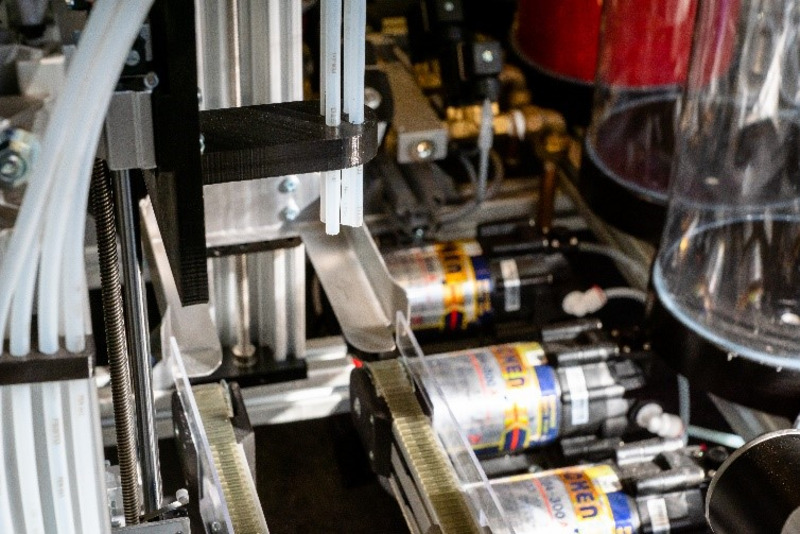

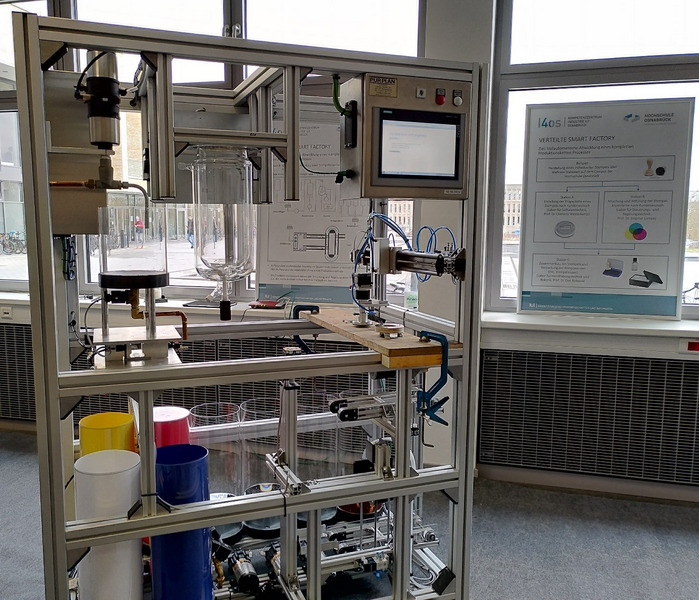

Als reales Beispiel für die Erzeugung eines digitalen Zwillings zur automatisierten Virtuellen Inbetriebnahme dient die Misch- und Abfüllanlage des Labors für Steuerungs- und Regelungstechnik. Diese Anlage ist zugleich ein Teil einer im Aufbau befindlichen Smart Factory, mit welcher kundenindividuelle Stempel und Stempelkissenfarbe hergestellt werden können.
